19 janvier 2011 : Ions lourds

Suite à des discussions avec des collègues de l'IES, j'ai décidé d'incorporer les effets induits par les ions lourds.
Voici les résultats obtenus pour une diode de 10 µm de côté polarisée à -1V, traversée par un ion Hélium ayant une énergie de 9.37 Mev.
Le point d'impact se situe en x = 1 µm et y = 10 µm, pour un angle de -45° par rapport à l'axe Ox.

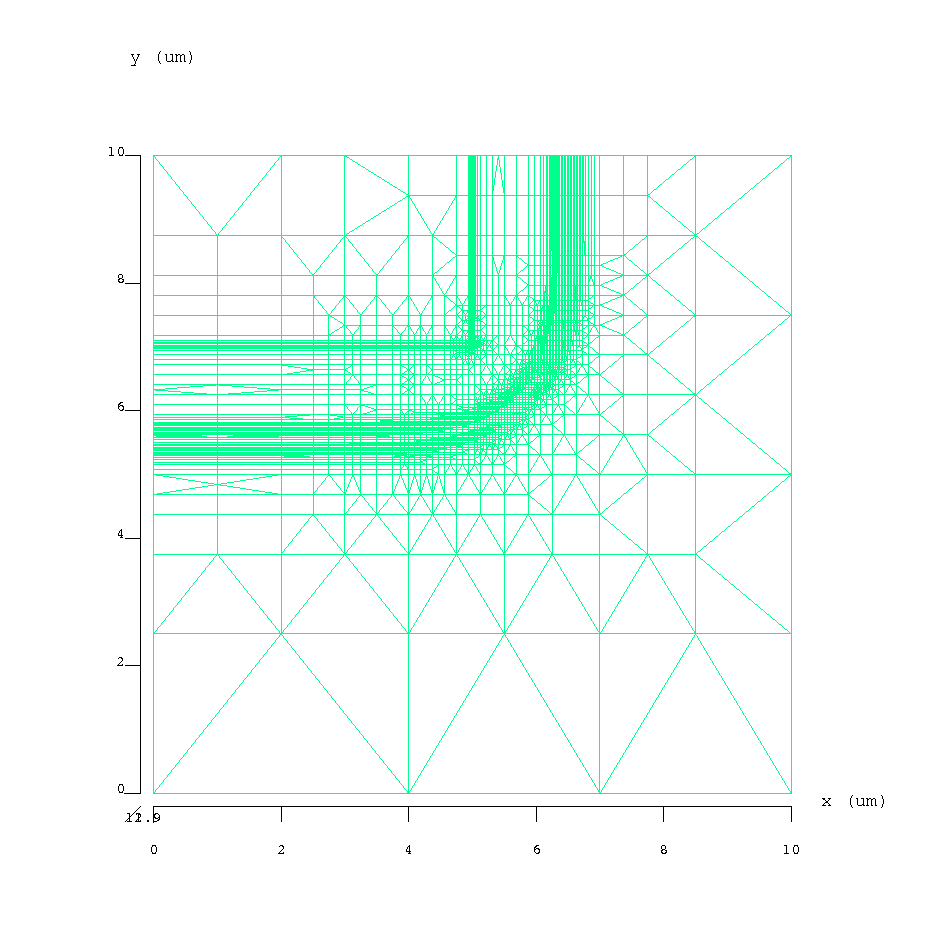

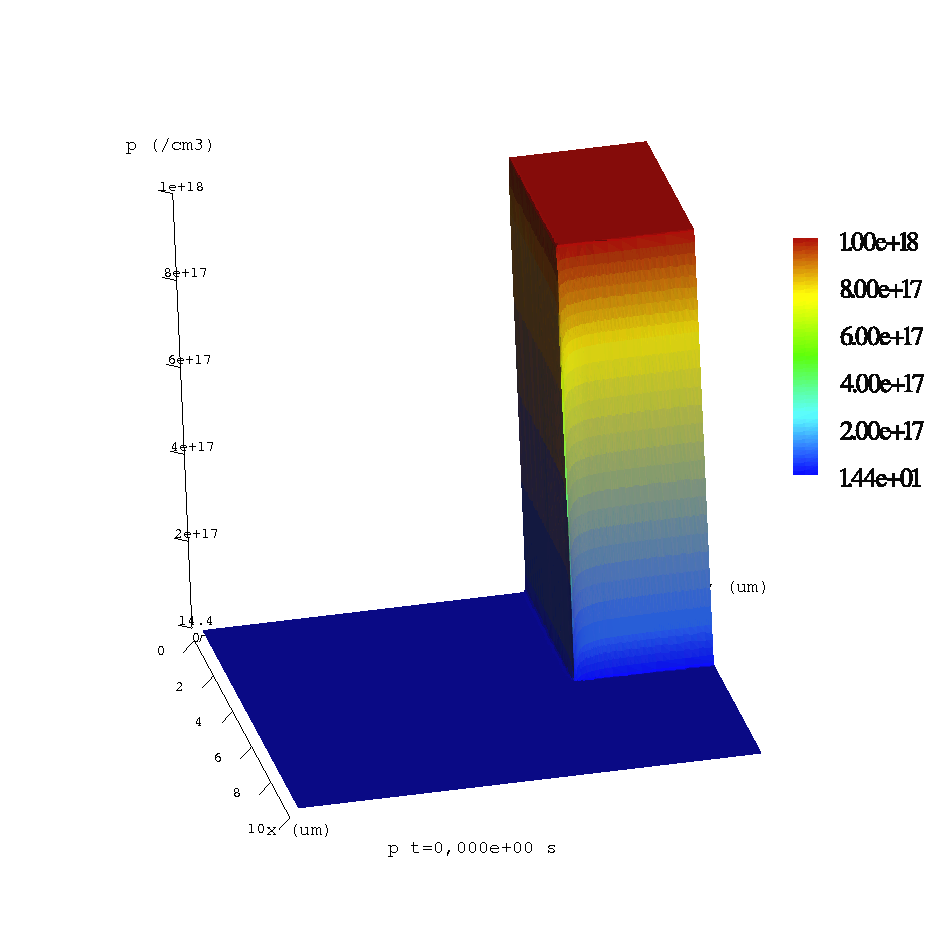

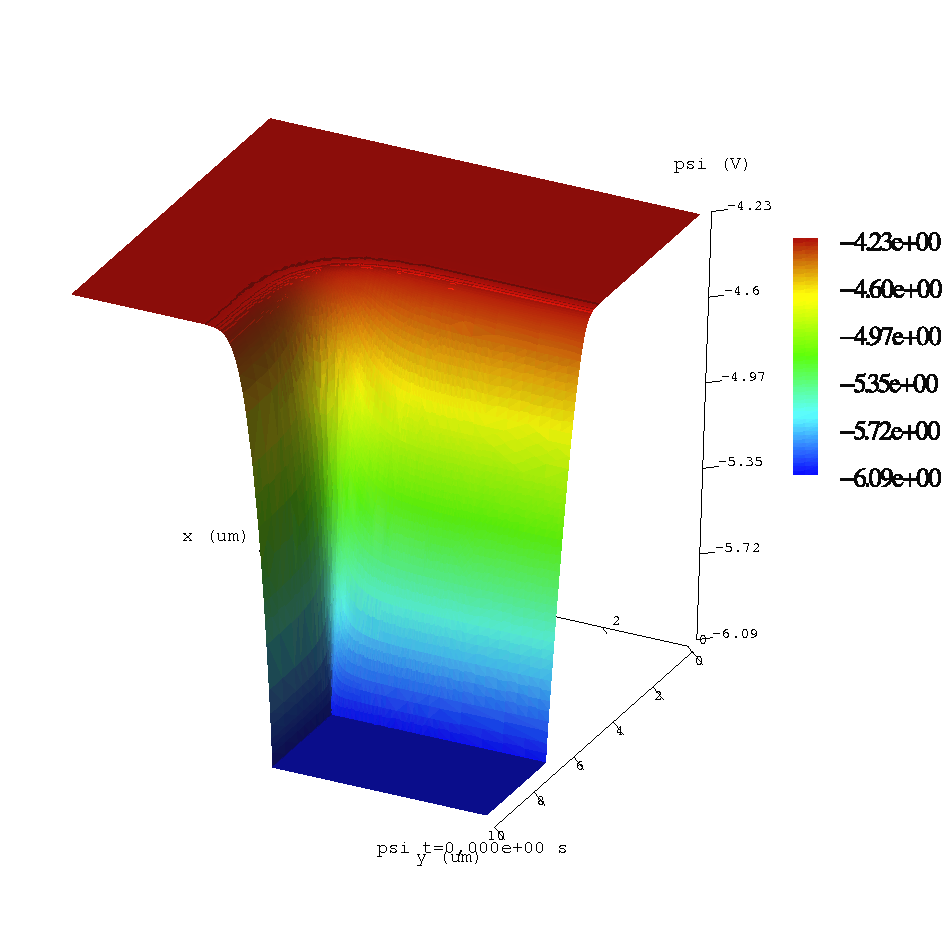

Distribution du potentiel, des électrons et des trous avant le passage de l'ion. Aperçu du maillage généré automatiquement.

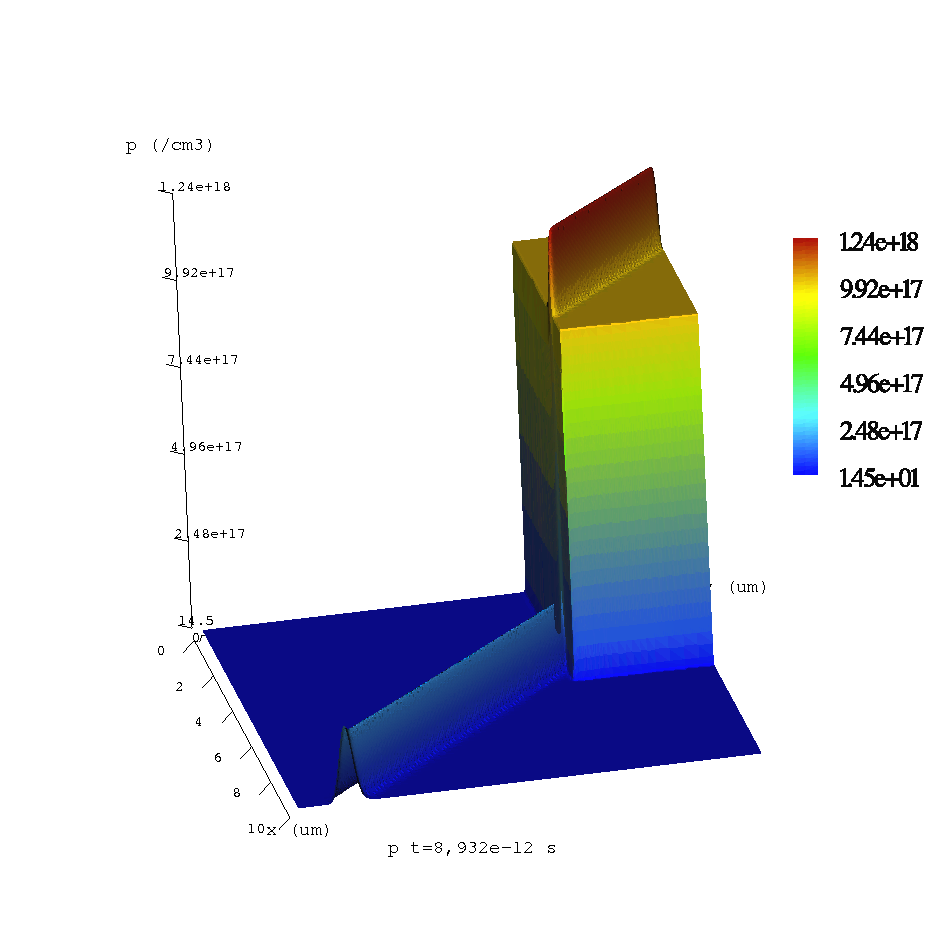

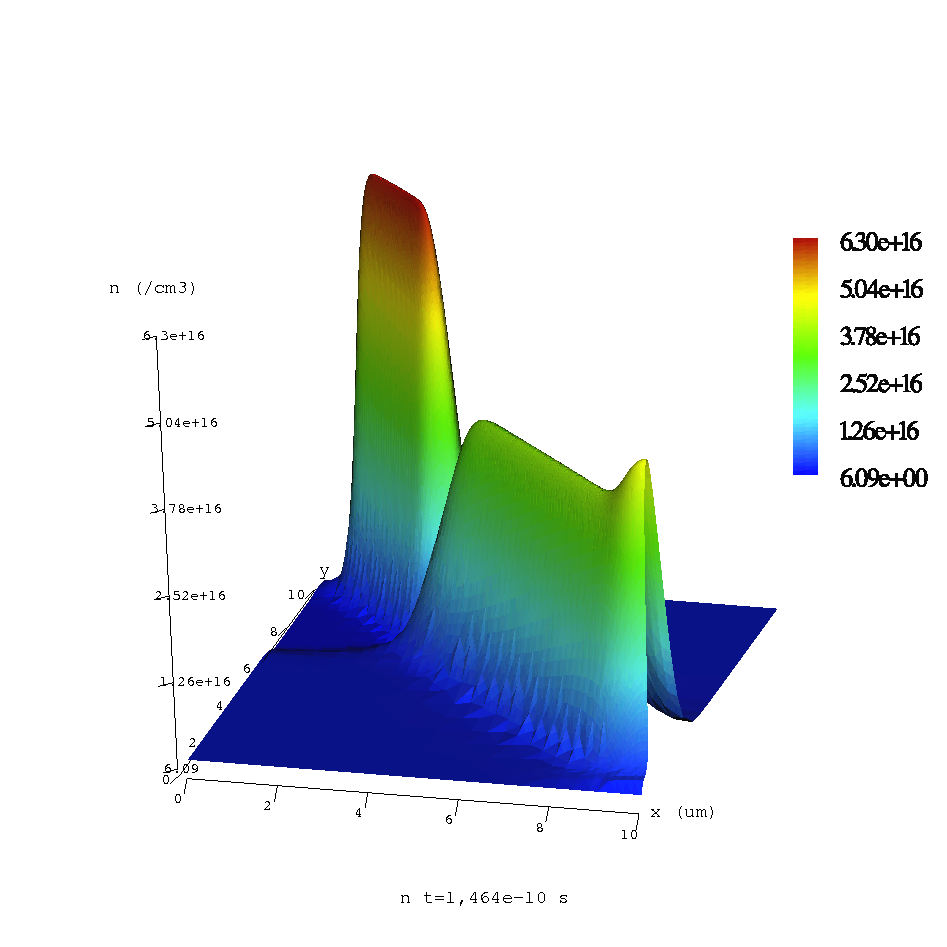

Distribution du potentiel, des électrons et des trous après traversée de l'ion. Aperçu du maillage généré automatiquement.

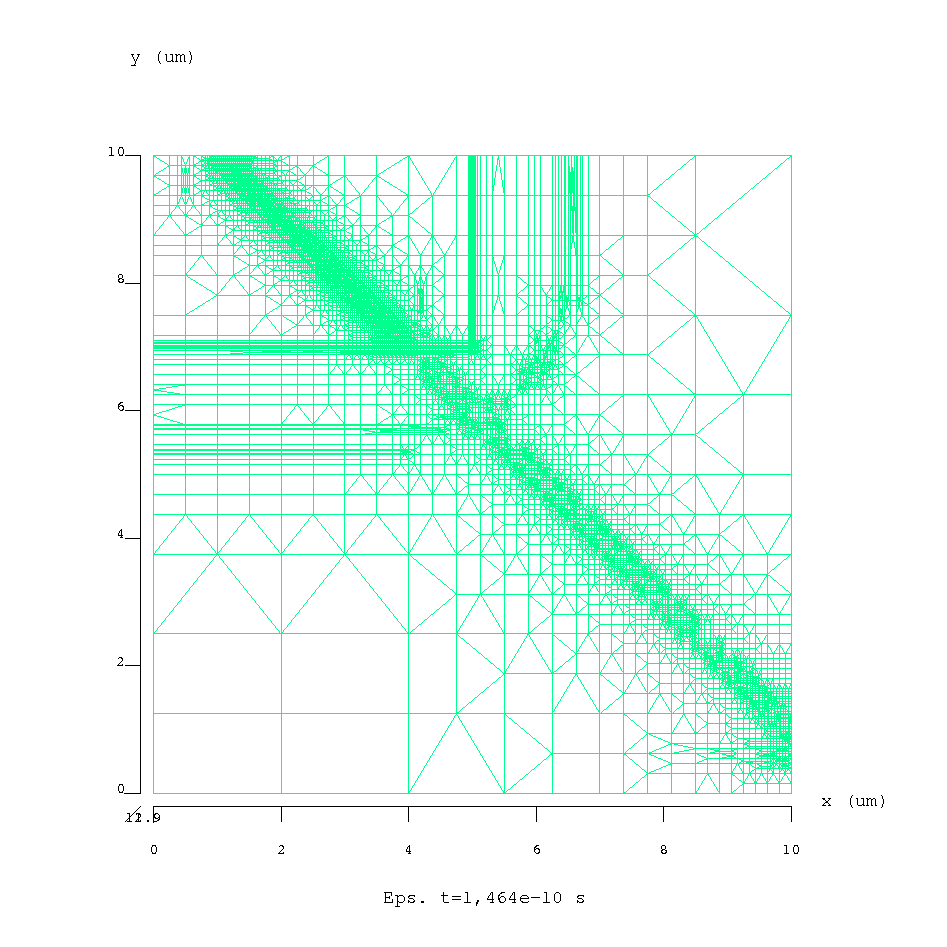

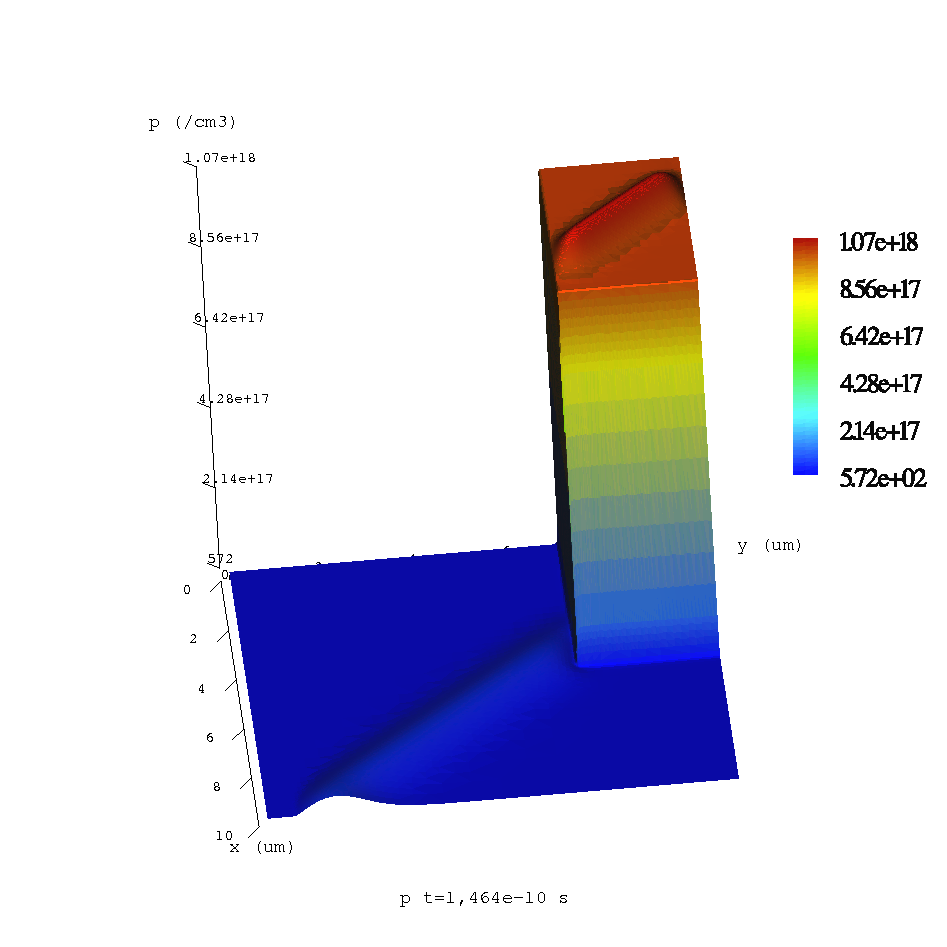

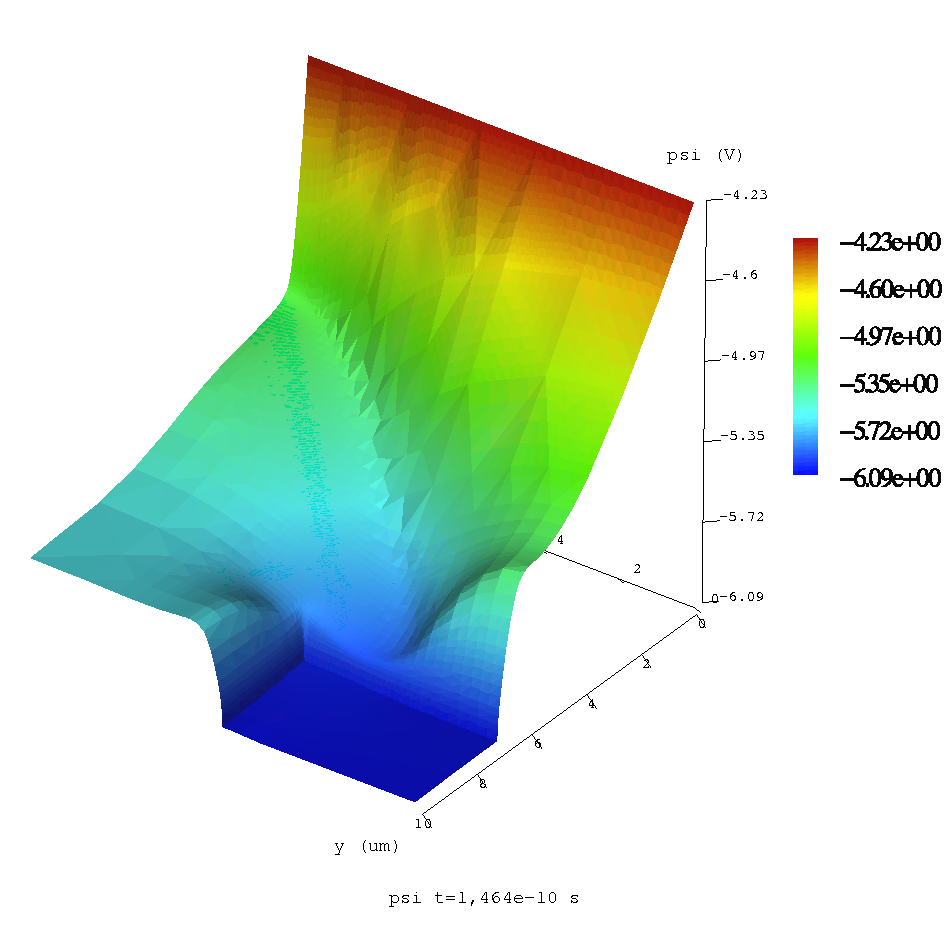

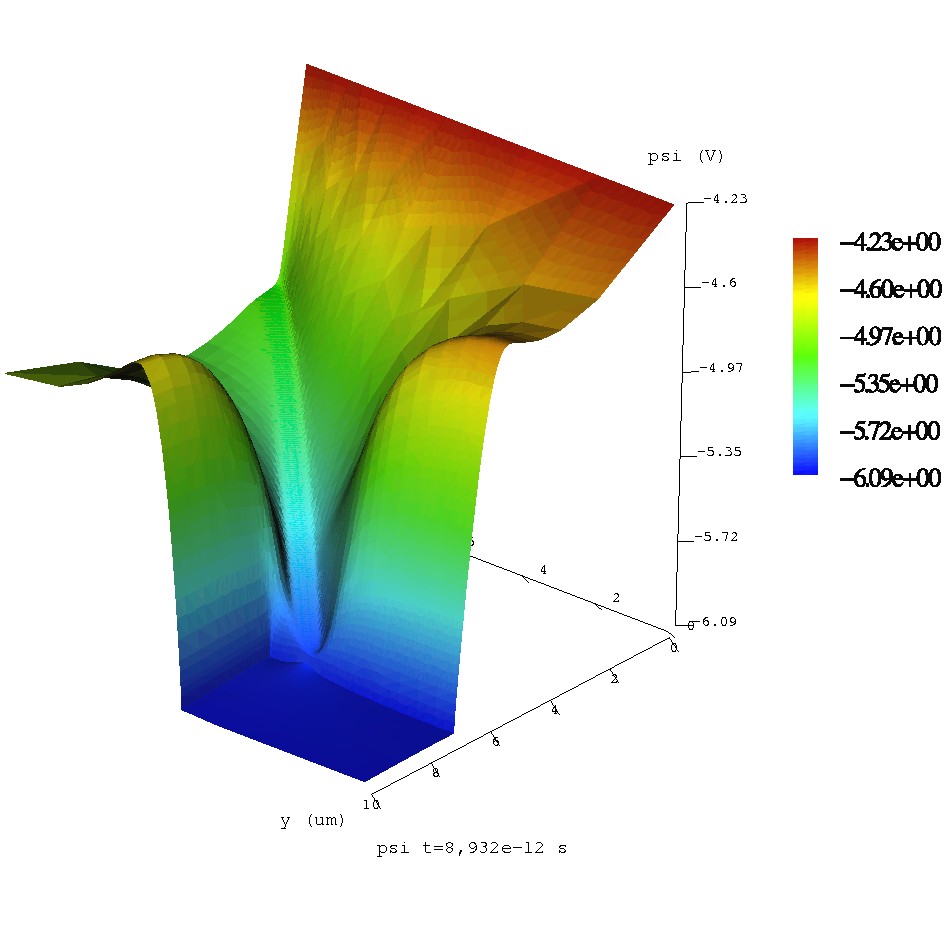

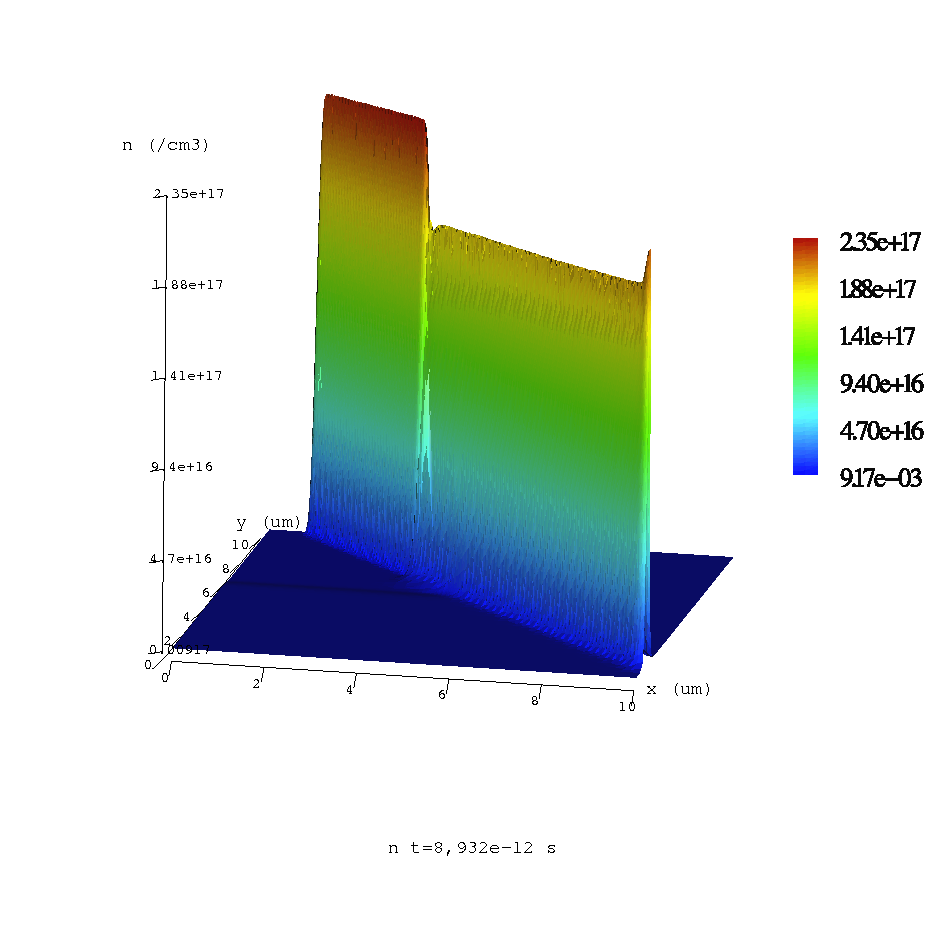

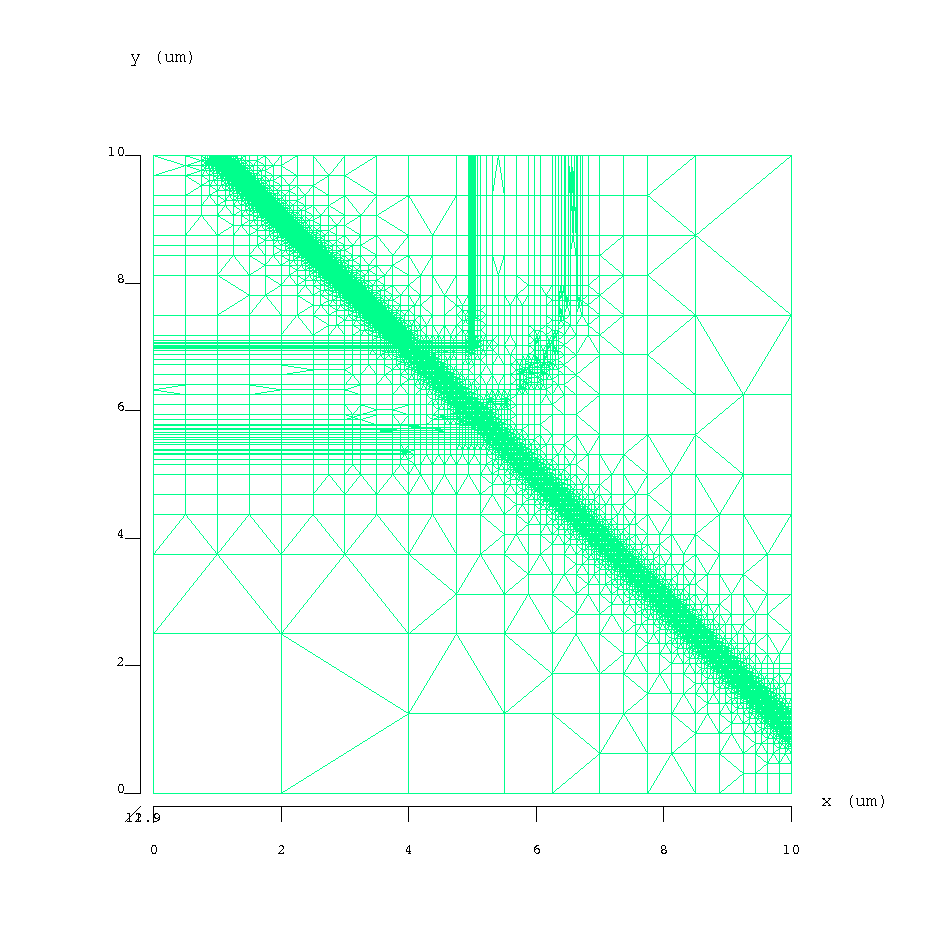

Distribution du potentiel, des électrons et des trous pour l'effondrement maximum du potentiel. Aperçu du maillage généré automatiquement.

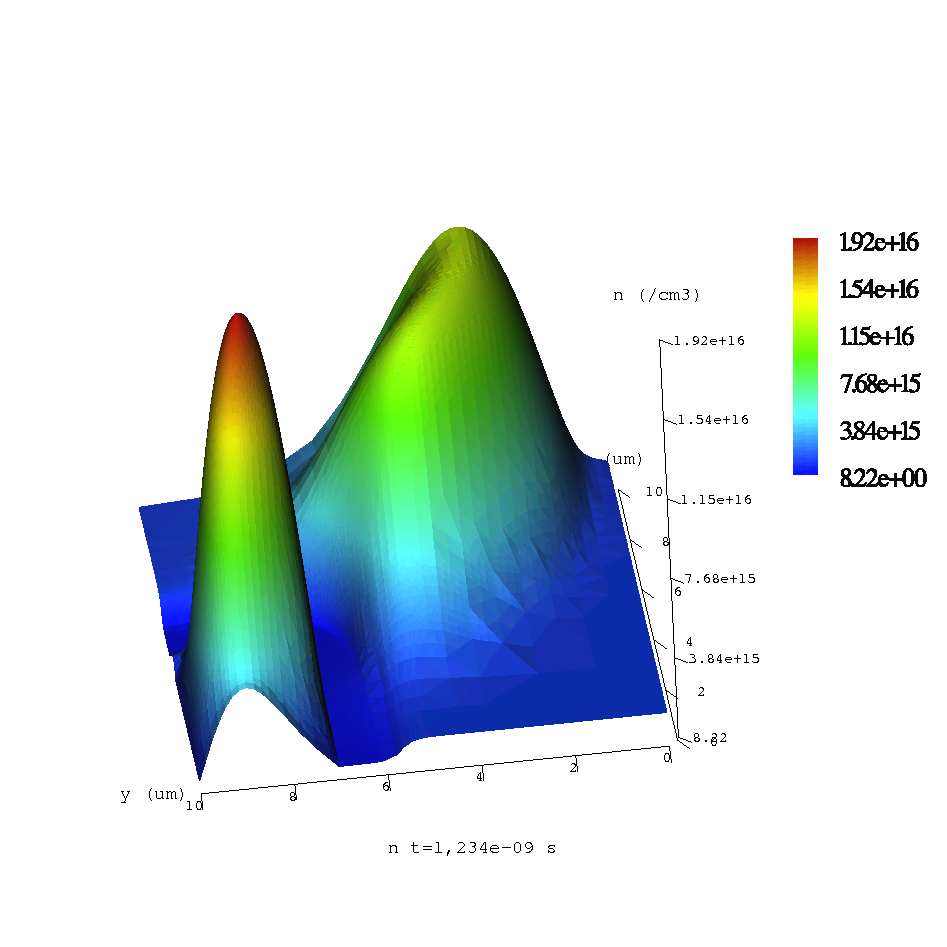

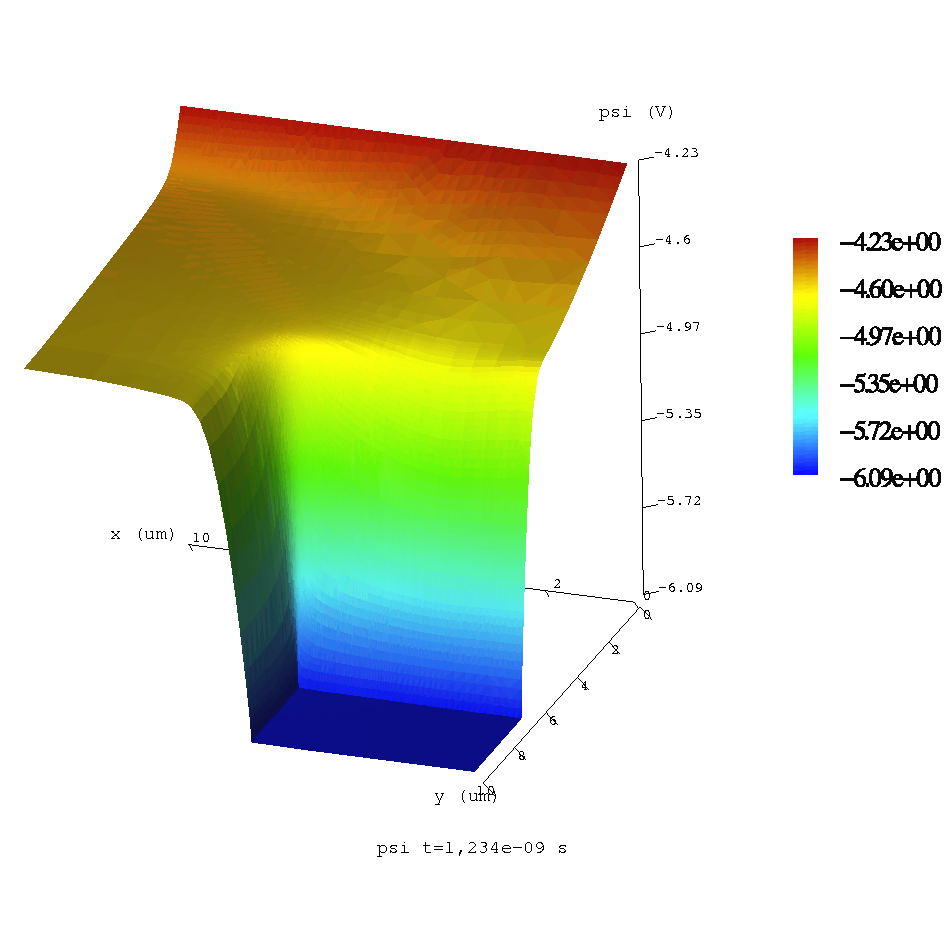

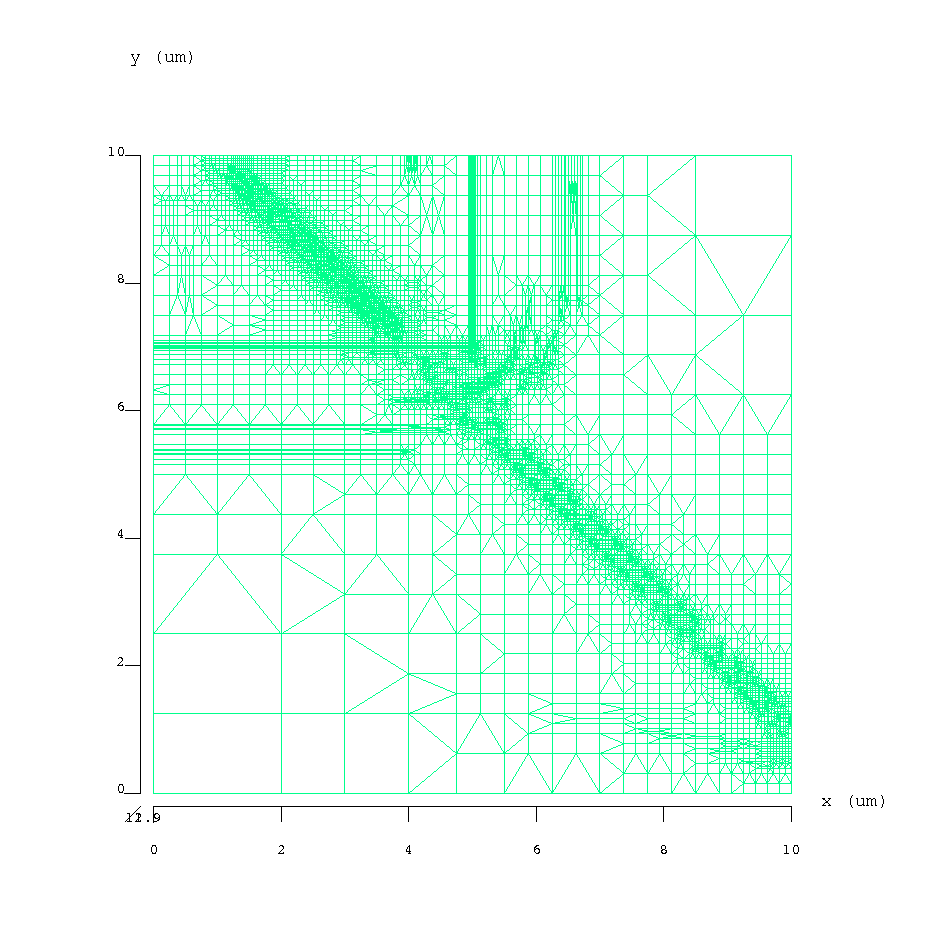

Distribution du potentiel, des électrons et des trous après évacuation de l'essentiel des charges. Aperçu du maillage généré automatiquement.

Ces modélisations ont été réalisées en 2D. J'ai également soumis une diode en symétrie axiale au même ion.
Dans ce cas la trajectoire de l'ion doit être située sur l'axe de symétrie de la diode.
